合作客戶/
拜耳公司 |
同濟(jì)大學(xué) |
聯(lián)合大學(xué) |
美國保潔 |
美國強(qiáng)生 |
瑞士羅氏 |
相關(guān)新聞Info
-
> 張力儀更適合用于測試含表面活性劑的油水界面？
> 一體化生物復(fù)合乳液研制及在碳酸鹽巖體積加砂壓裂中的應(yīng)用（一）
> 4種增效助劑對煙草常用化學(xué)農(nóng)藥表面張力的影響
> 激光釬涂金剛石的涂層形成與表面張力有何關(guān)系（一）
> 不同表面張力和接觸角下膨脹土裂隙的發(fā)展演化過程（一）
> 表面張力儀在藥物研發(fā)領(lǐng)域的應(yīng)用【案例】
> 不同溫度下手性離子液體及二元混合物的密度和表面張力（上）
> 表面活性劑在化學(xué)清洗中的應(yīng)用及研究進(jìn)展
> 兩種烷基咪唑亞磷酸酯離子液體熱穩(wěn)定性、表面張力測定（二）
> 流平劑作用原理、種類、應(yīng)用性能及與表面張力的關(guān)系
推薦新聞Info
-
> 牡蠣低分子肽LOPs雙重乳液制備、界面性質(zhì)檢測及消化吸收特性研究（三）
> 牡蠣低分子肽LOPs雙重乳液制備、界面性質(zhì)檢測及消化吸收特性研究（二）
> 牡蠣低分子肽LOPs雙重乳液制備、界面性質(zhì)檢測及消化吸收特性研究（一）
> 不同水解時間的Protamex酶對玉米谷蛋白表面張力、泡沫、理化性質(zhì)等的影響（三）
> 不同水解時間的Protamex酶對玉米谷蛋白表面張力、泡沫、理化性質(zhì)等的影響（二）
> 不同水解時間的Protamex酶對玉米谷蛋白表面張力、泡沫、理化性質(zhì)等的影響（一）
> 新型納米材料2-D納米黑卡在油水界面的微觀驅(qū)油機(jī)理、界面張力測定（三）
> 新型納米材料2-D納米黑卡在油水界面的微觀驅(qū)油機(jī)理、界面張力測定（二）
> 新型納米材料2-D納米黑卡在油水界面的微觀驅(qū)油機(jī)理、界面張力測定（一）
> 燒結(jié)礦致密化行為研究：不同堿度條件下熔體的表面張力、表觀黏度值（三）
基于天然植物油的酰胺胺氧化合物的合成表征及表面性質(zhì)——實(shí)驗(yàn)程序
來源：上海謂載 瀏覽 1584 次 發(fā)布時間:2021-10-11
二、實(shí)驗(yàn)程序
2.1 蓖麻油和棉籽油成分分析
天然植物油是各種甘油三酯的混合物。 在這項(xiàng)研究中，他們 使用 Agilent Technologies 700GC/MS-7890A GC 系統(tǒng)分析組成。 以甲醇為溶劑，制備甲基化蓖麻油和甲基化棉籽油 直接引入 GC-MS。 通過使用 MS 搜索識別每個峰 NIST 圖書館數(shù)據(jù)庫上的系統(tǒng)。
結(jié)果見表1。從表1可以看出，蓖麻油含有 蓖麻醇酸酯含量更高（90.49%），最突出的成分 棉籽油的主要成分是亞油酸酯 (47.34 %)，其次是棕櫚酸酯 (31.60 %) 和 油酸酯（13.88%）。 所以蓖麻油和棉籽油的平均分子質(zhì)量 分別為 926 和 854。

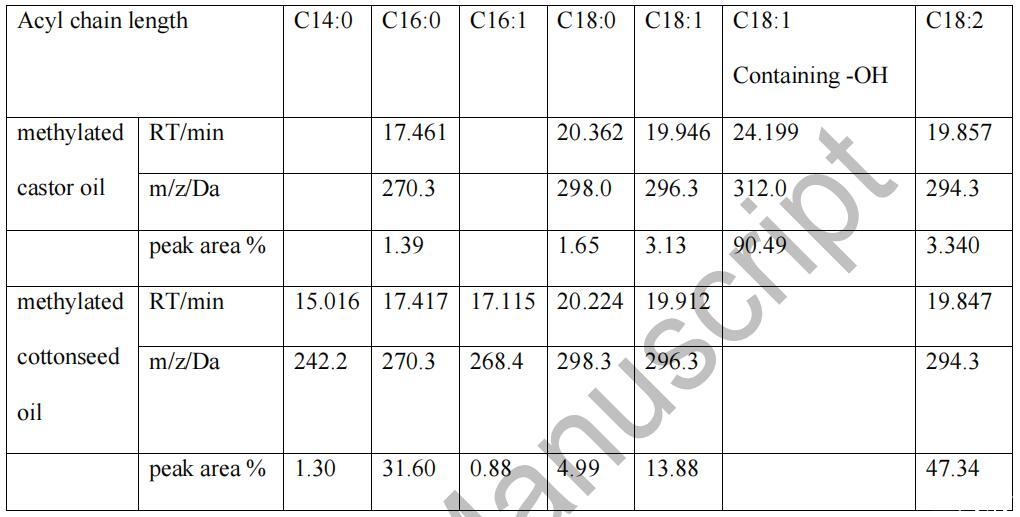

表1 甲基化蓖麻油和棉籽油中的物質(zhì)及含量
2.2 蓖麻油酰胺和棉籽油酰胺的合成
0.05 mol 蓖麻油（或棉籽油）、0.025 mol NaOH 和 20 mL 甲苯 加入裝有攪拌器和冷凝器的 250 mL 三頸燒瓶中。 在攪拌的同時，在40℃下滴加0.25mol N,N-二甲氨基乙胺。 然后，將反應(yīng)混合物在100℃下攪拌并加熱8小時。 淡淡的黃色繩子 減壓下旋轉(zhuǎn)蒸發(fā)除去甲苯后得固體 壓力。 蓖麻油酰胺和棉籽油酰胺的產(chǎn)率為88.68%， 分別為 86.83%。
2.3 蓖麻油酰胺氧化胺和棉籽油酰胺胺的合成 氧化物
在 250 毫升三頸圓底燒瓶中，0.027 摩爾天然蓖麻油酰胺（或 棉籽油酰胺）溶于 25 mL 水中。 然后 0.076 mol 27% (wt) H2O2 60℃下滴加微量無水檸檬酸三鈉作催化劑。 之后，將系統(tǒng)在 80 oC 下老化 3 小時。 [11] 粗產(chǎn)物經(jīng)萃取 CHCl3/CH2Cl2和最終產(chǎn)品（膠體固體）經(jīng)過溶劑 用旋轉(zhuǎn)蒸發(fā)儀減壓除去。 蓖麻油的屈服值 酰胺氧化胺和棉籽油酰胺氧化胺分別為60.87%和48.60%， 分別。
2.4 分析方法
質(zhì)譜 (MS) 在 AB SCIEX 上以正離子模式進(jìn)行 API3200LC/MS/MS 光譜儀。 紅外 (IR) 光譜是作為 KBr 顆粒獲得的 Nicolet islo 傅立葉變換 FT-IR 光譜儀。
在一定濃度范圍內(nèi)測量表面活性劑水溶液的表面張力 10-7-10-1 mol/L 通過 Wilhelmy 板法，在 Kibron 上進(jìn)行 Delta-8 在 25 oC。 表面張力是三次重復(fù)測量的平均值， 平衡表面張力可在 0.5 mN/m 內(nèi)重現(xiàn)。
通過引水研究了化合物的乳化性能 方法。 40 毫升 0.1% 質(zhì)量分?jǐn)?shù)表面活性劑溶液和 40 毫升液體石蠟油 加入 100 mL 帶塞混合筒中。 蓋上塞子后，將攪拌筒上下用力搖晃5次，然后晾干 1 分鐘。 上述步驟重復(fù)5次。 分離 10 mL 水的時間 來自系統(tǒng)的記錄在第五次被用作衡量 乳化力。
基于天然植物油的酰胺胺氧化合物的合成表征及表面性質(zhì)——摘要、介紹
基于天然植物油的酰胺胺氧化合物的合成表征及表面性質(zhì)——實(shí)驗(yàn)程序
