引言

深過冷技術(shù)通過抑制凝固過程中的異質(zhì)形核，使液態(tài)金屬冷卻至遠(yuǎn)低于平衡凝固點(diǎn)溫度而不發(fā)生晶體形核。這種遠(yuǎn)離熱力學(xué)平衡的亞穩(wěn)態(tài)為研究液態(tài)金屬熱物理性質(zhì)提供了獨(dú)特窗口。然而，深過冷狀態(tài)下的實(shí)驗(yàn)數(shù)據(jù)稀缺，制約了凝聚態(tài)物理和材料科學(xué)的定量發(fā)展。表面張力作為關(guān)鍵熱物理性質(zhì)，不僅影響凝固過程，還決定了材料最終性能。本研究聚焦Ni-15%Sn合金，通過電磁懸浮與液滴振蕩法，實(shí)現(xiàn)了265K的過冷度，為深過冷熔體研究提供了新范式。

深過冷技術(shù)的核心在于避免異質(zhì)形核。傳統(tǒng)接觸式測量方法因器壁接觸引入形核點(diǎn)，難以實(shí)現(xiàn)深過冷。無容器處理技術(shù)如電磁懸浮，有效隔離了外部干擾，為高溫熔體研究開辟了新途徑。本文結(jié)合實(shí)驗(yàn)數(shù)據(jù)，深入剖析技術(shù)原理與結(jié)果，挖掘表面張力與動(dòng)力學(xué)參數(shù)的內(nèi)在聯(lián)系。

實(shí)驗(yàn)方法

電磁懸浮技術(shù)利用高頻交變電磁場與金屬樣品的相互作用，實(shí)現(xiàn)懸浮熔煉。交變電流產(chǎn)生的高頻磁場在樣品中感生渦流，渦流與磁場相互作用產(chǎn)生洛倫茲力，抵消重力并加熱樣品。這種非接觸方式避免了污染，為深過冷創(chuàng)造了條件。實(shí)驗(yàn)采用99.999%高純Ni和Sn制備合金樣品，直徑4-7mm，質(zhì)量約0.8g。真空環(huán)境優(yōu)于1.0×10??Pa，氦氬混合氣體作為氛圍，氫氣混合氣體控制冷卻，確保了實(shí)驗(yàn)純度。

懸浮液滴在表面張力作用下產(chǎn)生振蕩，振蕩行為與表面張力直接相關(guān)。Rayleigh最早建立了振蕩頻率與表面張力的理論關(guān)系：σ=Mω2/(8π2)，其中M為質(zhì)量，ω為振蕩頻率。然而，重力場導(dǎo)致頻率分裂，需通過多峰分析計(jì)算真實(shí)頻率。Cummings和Blackburn的研究表明，地球重力下頻率常分裂為三峰或五峰，取決于線圈設(shè)計(jì)。微重力環(huán)境則呈現(xiàn)單峰，簡化了分析。本實(shí)驗(yàn)通過頻譜處理，采用公式ω2=ω_max2+ω_min2+ω_middle2-ω_tr2計(jì)算Rayleigh頻率，確保了數(shù)據(jù)準(zhǔn)確性。

振蕩信號(hào)通過紅外非接觸測量獲取，經(jīng)光電轉(zhuǎn)換、濾波和FFT處理，得到頻譜分布。低頻峰對(duì)應(yīng)質(zhì)心平移，高頻峰反映表面振蕩。該方法避免了傳統(tǒng)測量的形核問題，實(shí)現(xiàn)了1368-1915K溫度范圍內(nèi)的連續(xù)觀測。實(shí)驗(yàn)設(shè)計(jì)的創(chuàng)新點(diǎn)在于結(jié)合了高真空環(huán)境與氣體冷卻控制，確保了過冷態(tài)的穩(wěn)定性。

實(shí)驗(yàn)結(jié)果

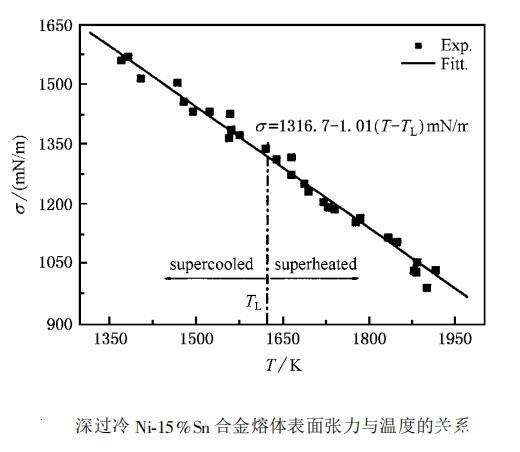

實(shí)驗(yàn)測得Ni-15%Sn合金表面張力在1368-1915K范圍內(nèi)呈線性遞減：σ=1316.7-1.01(T-T_L)mN/m，其中T_L=1623K為合金熔點(diǎn)。線性關(guān)系表明，在深過冷狀態(tài)下，表面張力隨溫度連續(xù)變化，熔點(diǎn)處無突變。這一結(jié)果與常規(guī)液態(tài)金屬行為一致，但過冷度達(dá)265K（0.16T_L），擴(kuò)展了溫度區(qū)間。

數(shù)據(jù)可靠性通過多維度驗(yàn)證。樣品揮發(fā)損失小于0.5%，對(duì)表面張力影響可忽略。與文獻(xiàn)對(duì)比顯示，本研究在1773K和1743K的數(shù)據(jù)分別為1191mN/m和1156mN/m，高于文獻(xiàn)報(bào)告的1133mN/m和1000mN/m。差異源于深過冷實(shí)驗(yàn)的高純度環(huán)境，減少了雜質(zhì)導(dǎo)致的表面張力降低。本實(shí)驗(yàn)通過真空熔煉和氣體控制，提升了數(shù)據(jù)真實(shí)性。

表面張力與成分相關(guān)。Ni-Sn合金的表面張力隨Sn含量變化，符合二次曲線關(guān)系。本研究為二元合金表面張力數(shù)據(jù)庫提供了新數(shù)據(jù)，支持了成分依賴性的理論模型。線性溫度系數(shù)-1.01 mN/m·K反映了原子間作用力隨溫度的變化規(guī)律，為熔體結(jié)構(gòu)研究提供了依據(jù)。

振蕩信號(hào)和頻譜圖直觀展示了實(shí)驗(yàn)過程。時(shí)域信號(hào)包含振蕩細(xì)節(jié)，頻域分析通過FFT揭示了主頻峰。該方法的高靈敏度確保了微小頻率變化的檢測，為表面張力計(jì)算奠定了基礎(chǔ)。

黏度與擴(kuò)散系數(shù)

表面張力與黏度系數(shù)、擴(kuò)散系數(shù)存在內(nèi)在聯(lián)系。根據(jù)Egry關(guān)系，η=mσ/(kTr)，其中η為黏度，m為原子質(zhì)量，k為玻爾茲曼常數(shù)，r為特征長度。擴(kuò)散系數(shù)D=kT/(mη)?；诒砻鎻埩?shù)據(jù)，計(jì)算得到Ni-15%Sn合金的黏度和擴(kuò)散系數(shù)隨溫度變化關(guān)系。

黏度系數(shù)遵循Arrhenius公式：η=η?exp(Eη/kT)，Eη為黏液活化能?；罨馨ㄙ|(zhì)點(diǎn)移動(dòng)能和空隙通過能，是溫度的函數(shù)：Eη=Eη?+βT。計(jì)算得Eη?=3.99×10?J/mol，低溫下βT項(xiàng)可忽略。擴(kuò)散激活能E_D同樣為3.99×10?J/mol，表明黏滯流動(dòng)與擴(kuò)散過程具有相似能壘。

這些參數(shù)揭示了熔體原子尺度的動(dòng)力學(xué)行為。黏度反映流動(dòng)阻力，擴(kuò)散系數(shù)表征原子遷移率。在深過冷狀態(tài)下，這些參數(shù)的非平衡特性為凝固動(dòng)力學(xué)研究提供了輸入。例如，高黏度可能促進(jìn)玻璃形成，而擴(kuò)散系數(shù)影響相分離行為。本研究通過表面張力間接推導(dǎo)動(dòng)力學(xué)參數(shù)，避免了直接測量的困難。

表面張力-溫度曲線直觀展示了線性遞減趨勢。數(shù)據(jù)點(diǎn)分布密集，擬合優(yōu)度高，證實(shí)了模型的可靠性。圖表化呈現(xiàn)增強(qiáng)了結(jié)果的可視化，便于對(duì)比分析。

討論

本研究的核心創(chuàng)新在于電磁懸浮與振蕩法的結(jié)合。電磁懸浮技術(shù)通過高頻磁場實(shí)現(xiàn)無接觸懸浮，避免了異質(zhì)形核。線圈設(shè)計(jì)優(yōu)化了懸浮穩(wěn)定性，重力補(bǔ)償策略解決了頻率分裂問題。振蕩法利用表面張力驅(qū)動(dòng)的自然振蕩，無需外部激勵(lì)，減少了干擾。

實(shí)驗(yàn)環(huán)節(jié)的精心設(shè)計(jì)確保了數(shù)據(jù)質(zhì)量。高真空環(huán)境降低了氧化風(fēng)險(xiǎn)；氦氬混合氣體提供了惰性氛圍；氫氣冷卻實(shí)現(xiàn)了可控降溫。樣品制備采用電弧熔煉，保證了成分均勻性。這些細(xì)節(jié)體現(xiàn)了實(shí)驗(yàn)物理的精密性。

與現(xiàn)有技術(shù)對(duì)比，本方法優(yōu)于座滴法或氣泡壓力法。無容器處理實(shí)現(xiàn)了深過冷，振蕩法提供了動(dòng)態(tài)測量能力。不足之處在于設(shè)備復(fù)雜度高，微重力環(huán)境可進(jìn)一步簡化頻率分析。未來可結(jié)合空間實(shí)驗(yàn)，提升測量精度。

黏度和擴(kuò)散系數(shù)曲線顯示了隨溫度升高而變化的趨勢。Arrhenius行為明顯，活化能計(jì)算為基礎(chǔ)理論提供了實(shí)驗(yàn)支持。圖表結(jié)合公式，深化了對(duì)熔體動(dòng)力學(xué)的理解。

結(jié)論

本研究成功測定了Ni-15%Sn合金深過冷熔體的表面張力，獲得了線性溫度依賴關(guān)系。通過衍生計(jì)算，得到了黏度系數(shù)、擴(kuò)散系數(shù)及活化能參數(shù)。實(shí)驗(yàn)方法展現(xiàn)了電磁懸浮技術(shù)的優(yōu)勢，為高溫熔體研究提供了可靠方案。

深過冷研究的意義超越表面張力測量。它為凝固理論、非平衡動(dòng)力學(xué)提供了數(shù)據(jù)支撐。未來工作可擴(kuò)展至其他合金體系，或結(jié)合分子模擬驗(yàn)證理論模型。在材料設(shè)計(jì)領(lǐng)域，表面張力數(shù)據(jù)可用于優(yōu)化鑄造工藝，控制凝固組織。
