液體通過噴嘴產生的射流可以將連續相的大范圍液體霧化成大量分散的小液滴，使氣液接觸面積快速增加，從而有效強化傳質傳熱和化學反應，所以液體射流破裂在能源化工、航空航天、醫療衛生及交通運輸?shù)阮I(lǐng)域應用廣泛。

自Rayleigh和Weber等采用不穩定理論研究液體射流破裂以來，液體射流破裂受到廣泛關注。Reitz發現射流不穩定波最大增長率為表面張力相關函數。Eggers匯總了液滴自由表面流動隨時間變化形態的研究，包括低黏度流體破裂中不同時間尺度的變化規律。Anna等研究了液體黏彈性對液滴形成過程中喉部直徑的變化以及對液橋斷裂時間的影響，并通過多模式模型預測瞬時直徑形態的發展變化。Tirtaatmadja等發現在黏彈性流體破裂過程中，即使在低濃度條件下彈性的作用也遠大于黏性，并提出了基于魏森伯格數的黏彈性流體破裂特征方程。Bhat等研究了黏彈性液絲的串珠結構，液體的黏彈性會阻礙液絲發生破裂，從而促使更多的小液滴形成。牛頓流體和黏彈性流體在拉伸過程中都會出現衛星液滴，但是黏彈性液體液橋斷裂需要更多的時間。Castrejón-Pita等揭示了液滴形成過程中表面張力、黏性力以及慣性力的相互影響，有助于闡明衛星液滴的形成過程。Sattler等發現隨著液體內高聚物濃度的增加，液絲很難發生斷裂，液絲表現得如同固體一般，始終保持固定的形狀。Chang等研究了冪律流體射流不穩定性問題，發現表面張力促進液體射流的破裂，液體黏性阻礙射流的破裂。Weickgenannt等采用兩塊平行平板研究了牛頓流體液橋的拉伸破裂形態，揭示了液橋直徑和破裂時間與平板加速度、液體黏度的關系，并提出了基于液體表面張力和黏度的液橋直徑變化模型。Lad等的研究結果表明在外加機械振動作用下液體射流破裂長度顯著減小；在較低的射流速度下，由于聚合物的加入，射流破裂長度增加；在較高的射流速度下，由于射流中湍流的增加，聚合物的影響減小。

液固懸浮液由于固體顆粒的存在，其破裂過程更加復雜，液體性質，顆粒性質、粒徑、密度以及濃度等都會影響到懸浮液破裂過程。Nicolas考察了在重力作用下液固懸浮液射流的不穩定性，發現當雷諾數（Re）在臨界值以下時懸浮液是穩定的；而當雷諾數大于1時，射流顆粒將會發生分離現象。Furbank等選用硅油以及與其密度相近的顆粒制備液固懸浮液，研究顆粒體積分數和粒徑對漿體破裂的影響，發現顆粒會抑制衛星液滴的形成。Zhao等對液固懸浮液破裂模式開展研究，闡明破裂過程中的懸浮液階段、過渡階段和純液體階段的各自特性，揭示了懸浮液破裂末期的非均質特性，以及在此區間傳統流體的連續介質模型不成立。Moon等發現液固懸浮液破裂過程中當喉部直徑非常小時，顆粒開始暴露到液體表面，液絲表面粗糙度增加，顆粒對破裂最后階段的影響程度要大于破裂初始階段。Harich等分析了含顆粒高聚物溶液的破裂過程，揭示了溶液破裂中顆粒的行為特性，發現其破裂特征時間明顯增加。

煤氣化產品可用來制備化學品、油品、氫氣、燃氣和冶金還原氣等，用途廣泛。水煤漿氣流床氣化技術是先進煤氣化技術之一，具有處理量大、碳轉化率高、清潔環保等優點。水煤漿是由煤粉、水和少量添加劑通過物理加工得到的一種煤基流體燃料和氣化原料，是黏度大、流變性復雜的非牛頓漿體。水煤漿在氣流床氣化爐內的停留時間僅為秒級，為了增加氧氣和水煤漿的氣液接觸面積以提高化學反應速率，對水煤漿破裂特性及機理的研究至關重要。傳統霧化模型以連續介質模型為基礎，但在漿體破裂過程中當其最小特征直徑接近顆粒尺寸時漿體將會呈現出復雜變化特性，所以對漿體微觀破裂特性的研究有助于進一步揭示漿體霧化機理和完善仿真模型。

本文以神華煤和華電煤為原料，借助高速相機觀察了不同濃度下水煤漿的微觀破裂特性，同時基于水煤漿流變性和動態表面張力獲得了喉部直徑隨時間變化的關系式。

1實驗部分

實驗中所用煤均為煙煤，分別是神華神優2#煤和華電英格瑪原料煤，簡稱為神華煤和華電煤。

首先將破碎好的煤樣在105℃和通風條件下烘干2 h，然后放入磨機研磨30 min，最后在振篩機上進行篩分，得到粗、細兩種粒級煤粉，分別稱作粗顆粒和細顆粒。采用Mastersizer 2000激光粒度儀測試了煤粉的粗、細顆粒粒度，分別如表1和圖1所示。制備的粗、細兩種煤粉顆粒存在著一定的粒度分布，因此選取平均直徑來表示其粒度特性。在燃燒、氣化和噴嘴霧化等應用中，常選取索特平均直徑(D32)或德布魯克平均直徑（D43）作為平均直徑。采用干法制漿，配制時粗、細煤顆粒的質量比為6∶4，分別稱取一定質量的烘干后的煤粉和去離子水以及分散劑(煤粉質量的1%)，并用攪拌器在1000 r/min的轉速條件下攪拌15 min進行制漿。不同濃度的水煤漿會呈現出不同的黏度和表面張力等特性，這些參數會對水煤漿微觀破裂產生顯著影響，所以本文選擇了實際氣化生產中常見的質量分數為58%~62%的水煤漿為研究對象。

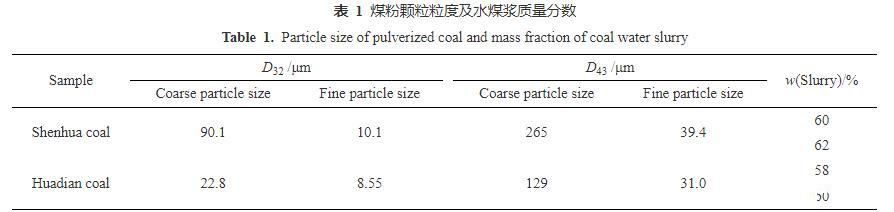

表1煤粉顆粒粒度及水煤漿質量分數

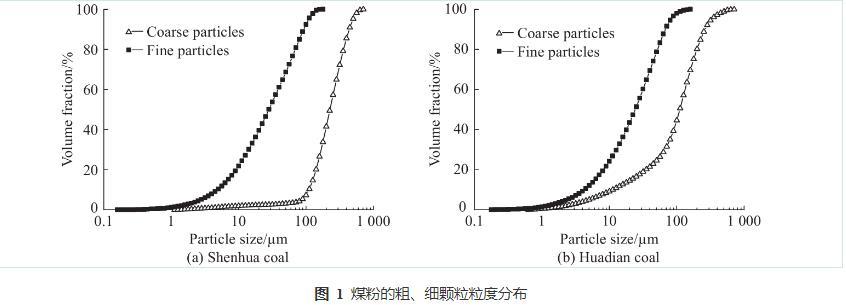

圖1煤粉的粗、細顆粒粒度分布
