合作客戶/
拜耳公司 |
同濟(jì)大學(xué) |
聯(lián)合大學(xué) |
美國(guó)保潔 |
美國(guó)強(qiáng)生 |
瑞士羅氏 |
相關(guān)新聞Info
-
> 含氟聚氨酯超疏水涂層表面性能、化學(xué)穩(wěn)定性、耐摩擦性能研究——結(jié)果與討論、結(jié)論
> 海洋環(huán)境表面活性物質(zhì)來源及對(duì)海洋飛沫氣溶膠數(shù)濃度、粒徑分布、理化性質(zhì)的影響（四）
> 瀝青質(zhì)及其亞組分與烷基苯磺酸鈉水溶液在降低IFT中的協(xié)同機(jī)理（一）
> 去乙酰化槐糖脂生物表面活性劑的結(jié)構(gòu)鑒定、理化性質(zhì)及應(yīng)用（一）
> 陶瓷墨水中5種色料生產(chǎn)制造工藝流程
> 316L不銹鋼粉末電子束熔化成形的熔合機(jī)制的研究（二）
> 表面張力測(cè)量?jī)x的定義、分類及特點(diǎn)
> ?基于液體表面張力的貼附力理論模型及實(shí)驗(yàn)驗(yàn)證
> 改性環(huán)氧樹脂乳液型碳纖維上漿劑制備、表面張力、黏度等性能測(cè)試（一）
> DHSO、AGE、TMHC構(gòu)建陽離子有機(jī)硅表面活性劑DAT防水鎖性能（一）
推薦新聞Info
-
> 振蕩頻率、濃度、油相、界面張力對(duì)陰離子表面活性劑HABS和PS界面模量的影響（三）
> 振蕩頻率、濃度、油相、界面張力對(duì)陰離子表面活性劑HABS和PS界面模量的影響（二）
> 振蕩頻率、濃度、油相、界面張力對(duì)陰離子表面活性劑HABS和PS界面模量的影響（一）
> 3種助劑對(duì)螺蟲乙酯和聯(lián)苯菊酯藥液表面張力、金釵石斛菲盾蚧防治效果的影響（三）
> 3種助劑對(duì)螺蟲乙酯和聯(lián)苯菊酯藥液表面張力、金釵石斛菲盾蚧防治效果的影響（二）
> 3種助劑對(duì)螺蟲乙酯和聯(lián)苯菊酯藥液表面張力、金釵石斛菲盾蚧防治效果的影響（一）
> 利用LB膜分析儀技術(shù)制備納米環(huán)組裝陣列，得到一種具有結(jié)構(gòu)色的材料
> 覆蓋有疏水網(wǎng)的開放管道液體輸運(yùn)穩(wěn)定性研究（下）
> 覆蓋有疏水網(wǎng)的開放管道液體輸運(yùn)穩(wěn)定性研究（上）
> 水、常溫液態(tài)金屬等9種流體對(duì)液滴碰撞壁面影響的數(shù)值研究（三）
硬脂酸鈉、油酸鈉、亞油酸鈉對(duì)Ca2+活化石英浮選差異性、表面張力的影響
來源：礦產(chǎn)綜合利用 瀏覽 1535 次 發(fā)布時(shí)間:2024-09-18
作為地殼中含量最為豐富的礦物之一，石英也是許多礦物浮選體系中典型的脈石礦物，例如綠柱石、紅柱石、閃鋅礦、磷灰石，藍(lán)晶石以及其他礦物浮選體系。雖然石英是天然親水性礦物不能被陰離子捕收劑浮選，但浮選體系中存在多價(jià)金屬離子時(shí)，由于多價(jià)金屬離子的活化作用，石英可以與陰離子捕收劑發(fā)生吸附作用而具有可浮性。以油酸鈉作為捕收劑，堿性pH值(pH值>10)Ca2+和Mg2+均對(duì)石英具有活化作用。研究表明，多價(jià)金屬離子能夠活化石英的原因在于，在特定的pH值范圍金屬離子水解后在礦物表面生成金屬離子羥基絡(luò)合物，該絡(luò)合物能夠與油酸鈉等陰離子捕收劑發(fā)生吸附反應(yīng)而使礦物表面變得疏水而具有可浮性。雖然，以油酸鈉作為捕收劑浮選金屬離子活化石英的研究較多。但在工業(yè)上以純的油酸鈉浮選是不經(jīng)濟(jì)的，來自于植物油的混合脂肪酸是工業(yè)上常用的捕收劑。植物油的混合脂肪酸通常包括棕櫚酸、硬脂酸、油酸、亞油酸，亞麻酸等，其中硬脂酸，油酸和亞油酸占比較大，但對(duì)亞油酸鈉和硬脂酸鈉的研究相對(duì)較少。
本研究以硬脂酸鈉、油酸鈉、亞油酸鈉為捕收劑，研究不同飽和度脂肪酸鈉對(duì)Ca2+活化石英的浮選差異性。并通過理論研究，對(duì)三種脂肪酸鈉產(chǎn)生浮選差異性的機(jī)理進(jìn)行了探討。
1.實(shí)驗(yàn)
1.1礦樣
石英純礦物采購(gòu)至長(zhǎng)沙礦石粉廠，純度大于98%，XRD分析見圖1

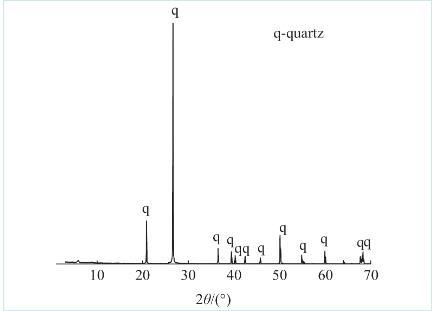

圖1石英XRD
1.2實(shí)驗(yàn)試劑與儀器
試劑：硬脂酸（99%）、油酸（99%）、亞油酸（99%），實(shí)驗(yàn)用NaOH和HCl為分析純，KBr為光譜純，EDTA分析純，實(shí)驗(yàn)用水為高純?nèi)ルx子水（18MΩ）。實(shí)驗(yàn)用脂肪酸鈉為以上三種脂肪酸分別與氫氧化鈉反應(yīng)所得。
儀器：XFD 40 ml單礦物浮選機(jī)，IRTracer-100紅外光譜儀，Metrohm905 Titrando電位滴定儀，Brookhaven ZetaPlus電位滴定儀，芬蘭Kibron公司表面張力儀，X'Pert Pro X射線衍射儀，電子天平。
1.3表面張力測(cè)試步驟
應(yīng)用鉑片法對(duì)溶液表面張力進(jìn)行測(cè)試，測(cè)試前使用乙醇和去離子水對(duì)測(cè)試玻璃皿進(jìn)行清洗，直至測(cè)定去離子水表面張力為72±0.2 mN/m。通過NaOH調(diào)節(jié)38 mL CaCl2溶液pH值，2 mL 4×10-3 mol/L脂肪酸鈉溶液被添加到CaCl2溶液并攪拌2 min，測(cè)量并記錄pH值，然后測(cè)量溶液表面張力。
2.表面張力測(cè)試結(jié)果
通過表面張力儀對(duì)與Ca2+反應(yīng)前后，三種脂肪酸鈉溶液表面張力進(jìn)行了測(cè)試，實(shí)驗(yàn)結(jié)果見圖2。

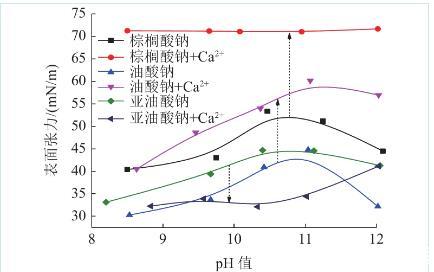

圖2 2×10-4 mol/L脂肪酸鈉與5.5×10-4 mol/L Ca2+反應(yīng)前后溶液表面張力
脂肪酸鈉可以與Ca2+反應(yīng)生成沒有表面活性的脂肪酸鈣沉淀。因此，當(dāng)脂肪酸鈉與Ca2+反應(yīng)后，溶液表面張力將發(fā)生變化。由圖2可知，硬脂酸鈉和油酸鈉與Ca2+反應(yīng)后溶液表面張力明顯升高，但亞油酸鈉與Ca2+反應(yīng)后，溶液表面張力在所測(cè)試的pH值范圍內(nèi)卻降低。亞油酸鈉與Ca2+反應(yīng)后溶液表面張力降低的原因，推測(cè)是由于亞油酸分子中含有兩個(gè)雙鍵，分子不對(duì)稱性較高，使得其在溶液中的溶解度較大，對(duì)新生成的亞油酸Ca2+產(chǎn)生了增溶作用，進(jìn)而使得氣水界面表面活性物質(zhì)的靜電斥力下降和吸附濃度的提高。由于溶液表面張力與溶液的起泡能力具有一定的一致性，因此雖然油酸鈉和亞油酸鈉與Ca2+具有相似的反應(yīng)活性，但油酸鈉與Ca2+反應(yīng)后較高的溶液表面張力以及由此而因起的較弱的起泡能力，應(yīng)是其對(duì)Ca2+活化石英捕收能力弱于亞油酸鈉的原因。
3.結(jié)論
（1）游離Ca2+濃度測(cè)定表明，亞油酸鈉和油酸鈉具有相似的抗硬水能力，而棕櫚酸鈉的抗硬水能力較弱。表面張力測(cè)試表明，三種脂肪酸鈉與Ca2+反應(yīng)后的溶液的表面張力次序?yàn)閬営退徕c<油酸鈉<硬脂酸鈉。
（2）機(jī)理研究表明，三種脂肪酸鈉的抗硬水能力以及由此而引起的溶液表面張力和礦物表面電位變化的差異性是引起三種脂肪酸鈉浮選差異性的主要原因。
